Netzgerät UNW 71-S

Arbeitsmittel > Funk und Kommunikation > Funkgeräte > System U700

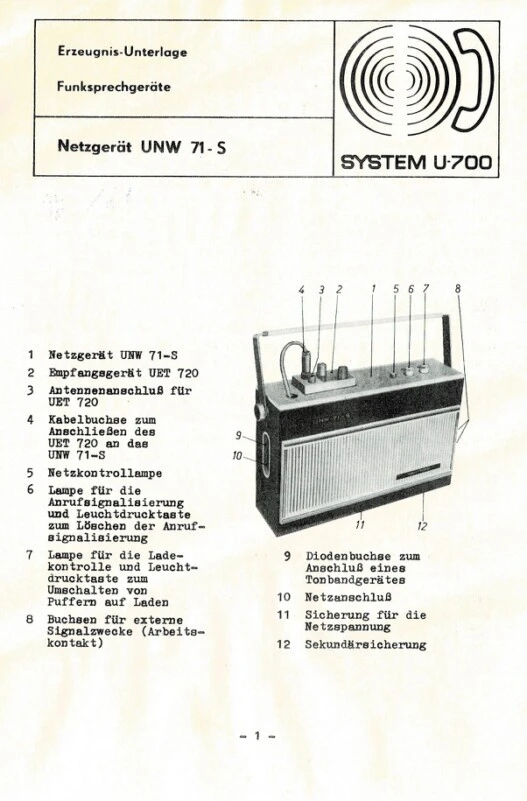

Netzgerät UNW 71-S (stationärer Einsatz mit Funkgerät UFT 720)
Hersteller:
VEB Funkwerk Köpenick, Berlin-Köpenick, Weidenschloss Straße 142-144

Verwendungszweck:
Das Netzgerät UNW 71—S gehört zum Gerätesystem U 700. Es wird zusammen mit dem tragbaren Empfangsgerät UET 720 bei stationärem Betrieb eingesetzt und dient zum ständigen Puffern bzw. Laden der im UET 720 enthaltenen Ni—Cd—Batterie. Weiterhin beinhaltet das UNW 71—S die Baugruppe Anrufsignalisierung, 'die bei Empfang eines Anrufes durch das UET 720  ein Relais  betätigt. Der Arbeitskontakt dieses Relais ist an  2 Buchsen herausgeführt  und kann zur Steuerung  von externen Signalisierungseinrichtungen  oder zur Steuerung  eines Tonbandgeräte   verwendet werden.  Nach Beendigung des Anrufes zeigt eine periodisch aufleuchtende Lampe an, dass ein Anruf vorlag. Ferner ist eine Dioden Buchse zum Anschluss eines Tonbandgerätes vorgesehen.

Beschreibung:
Das Netzgerät ist wählweise für den Anschluss an  ein 220—V— oder
127—V—Wechselspannungsnetz vorgesehen.  Die Netzsicherung und Sekundärsicherung  sowie der eingestellte  Spannungswert sind  an der Unterseite des  Chassis nach Abnahme der Bodenplatte sichtbar.
